先說接收結果：

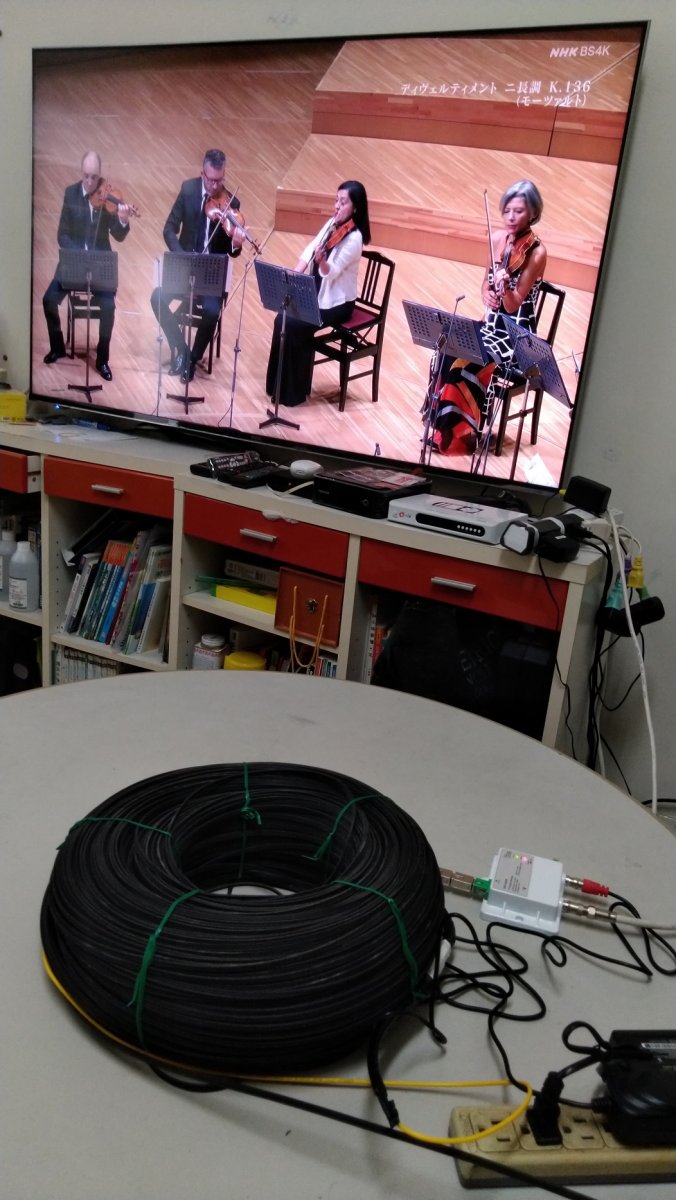

圖一的接收畫面：這應該是台灣第一個接收BS/CS後經過500米光纖傳輸的接收畫面，電視畫面前的長桌有正在工作的光接收器和500多公尺的傳輸光纜。

是可以接收了，但光調變的損失如何？

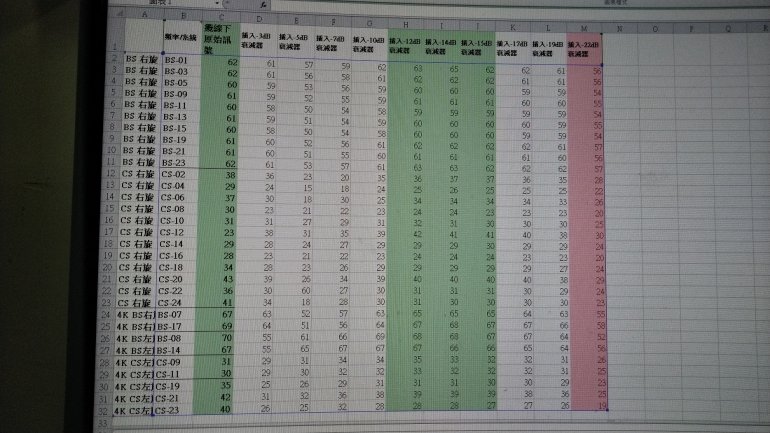

圖二是傳統50米纜線接收和RF轉光調變的接收品質比較：



光纖傳輸的特點是線路損耗微乎其微，傳輸1000米損耗幾乎不到0.2dB，所以LNB的RF經光調變後必須做適當的處理以符合光接收端的輸入，上圖是經過逐步衰減後由TOSHIBA TT-4K100 BS 4K接收機的實際接收比較。
在圖上最佳的衰減為-14dB，在此情況下接收品質根本和傳統纜線一致，簡直看不到光調變後的調變損失。

從天線下接收的原始訊號和經過RF轉光器材後的波形比較：

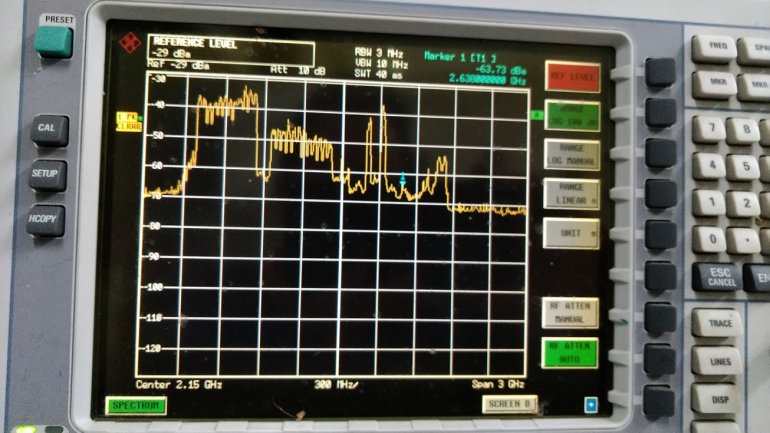

圖三是天線下的接收原始波形：

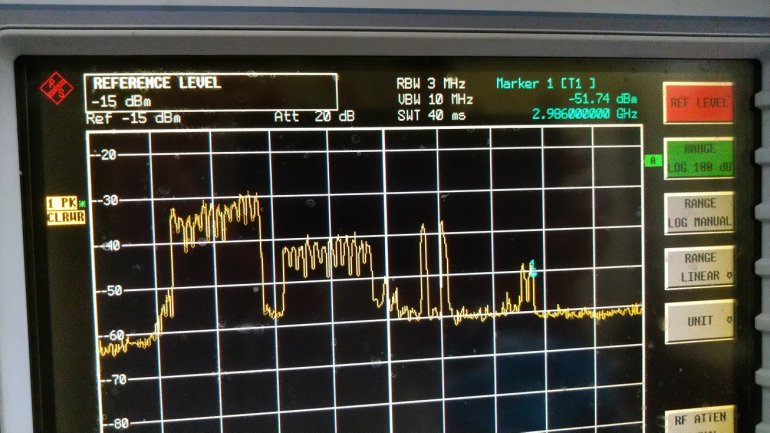

圖四是 LNB輸出的RF經光調變後傳輸500米再接上-14dB衰減器後的波形：

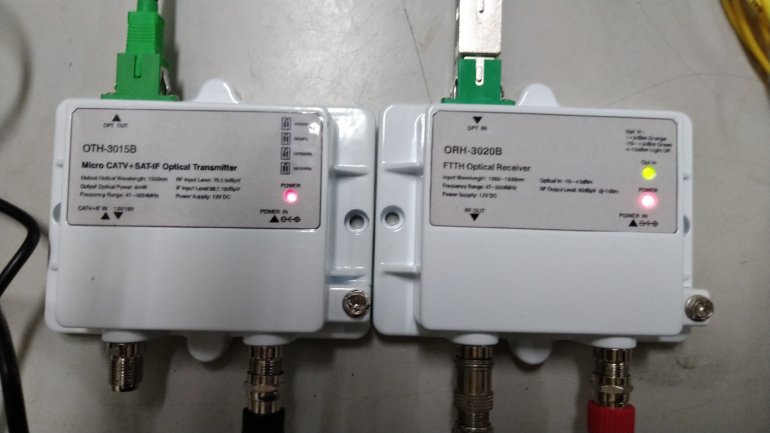

圖五是RF轉光纖傳輸及接收器材實物：



圖中：左邊為RF轉光訊號發射端；右邊為光訊號解碼器。
兩器材的紅燈都是指示在供電狀態，以辨別有否電源供應是否在工作中，接收端領紅燈上方有一個工作狀態燈，分為橙燈為負荷過大、綠燈為正常訊號，不亮則為無訊號或訊號太低。

RF轉光纖器材有什麼功用？什麼是TVRO第二次產業革命？
1、日本BS/CS衛星的共用頻寬高達3224MHz，因為頻率高不利於纜線傳輸，所以日本DX ANNTENNA公司為了解決大樓系統在處理3224MHz頻寬的困難，在2018年9月BS/4K/8K開播前就公布了一款對應BS/4K/8KRF的RF轉光纖的傳輸系統。就是利用光纖傳輸幾乎無損耗的特點，來解決公寓和大樓建置CATV+BS 4K/8K高頻寬的問題。

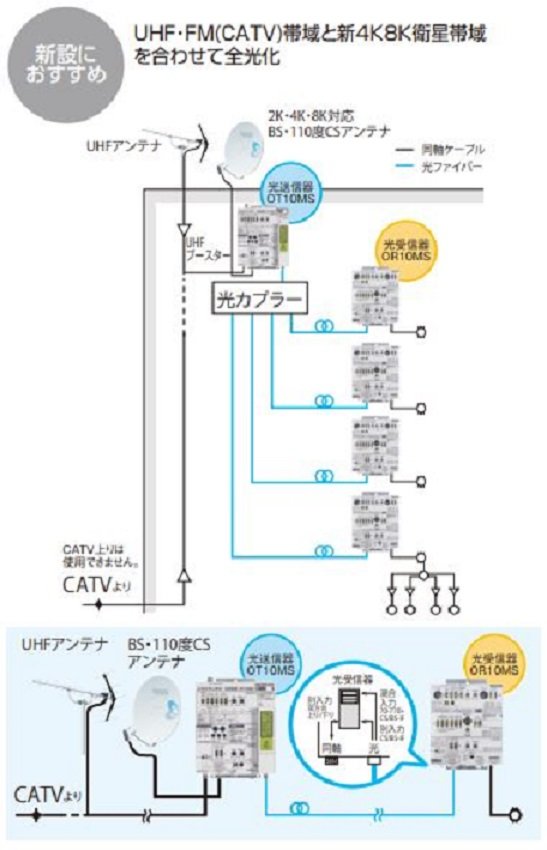

下圖大樓系統的建置示意圖取材自：日本DX ANTENNA公司網頁 https://www.dxantenna.co.jp/catalog/pdf/D095.pdf



在日本本土接收BS/CS兩系統功率相差不大，基本可忽略載波的差異，但在台灣、台中CS衛星的功率本來就比BS低又有中國衛星的干擾，為了避開干擾，接收後兩顆衛星的載波強度就差了8dB以上，兩個系統載波差距大，除非很謹慎的作斜率調整後再放大，否則為了補償線損和分配損失，經過2、3級放大後很容易因交叉調變而使得系統崩潰得難以接收到完整的頻道，這就是以往台灣業者為大樓公寓建置BS/CS系統經常碰到的困境。

使用RF轉光後，訊號改由光纖傳輸，整個系統幾乎不用考慮線路損耗、光纖傳輸也沒有交叉調變的顧慮，根本性的解決大樓建置BS/CS完整接收4K/8K節目的需求。

2、為什麼RF轉光器材是TVRO第二次的產業革命。

1960年代3700~4200MHz的C頻訊號都必須借助導波管傳輸，所以以前衛星電視的傳輸都需要靠大型的衛星地面站接收，然後再以微波傳送到電視台，這樣才能完成衛星節目的越洋傳送。
直到1970年代LNB發明後，才可把衛星的高頻降到電纜可以傳輸的950∼1450MHz頻率，也到1974年HBO家庭電影院透過衛星中繼後，才有TVRO產業的開始。
(所以LNB的發明可說是TVRO的第一次產業革命，是TVRO衛星產業建制的開始)。

現在隨著科技的進步和數位化進程，1995年以後多衛星的接收需求，衛星產業發展到電纜傳輸的極限2150MHz，而這次日本由於BS/CS雙星、雙極化共同接收的需要，世界首創的將接收機頻寬拓展到3224MHz，因為傳輸頻寬延展到3000MHz以上，以目前5C纜線的傳輸損耗，100米距離就損失高達40dB以上，放大器的增益根本難以負荷線路損耗，所以又面臨到纜線傳輸受頻寬限制的問題；尤其在共同接收方面，在高達3000MHz纜線傳輸會有高低頻損耗不同的斜率問題，放大又可能存在交叉調變的問題，在在都增加系統處理的困難度，也讓客戶因接收困難而產生推廣的阻礙。

從1974年開始，衛星產業經過將近50年的發展，以往TVRO產業的發展瓶頸也是卡在多衛星的共同接收上，目前不管是單一接收或共同接收，都需要透過DisEqC 2.0的 Multiswitch這種多路衛星選擇器材接收，它的缺點是需要繁雜的線路配置和複雜的系統設定後才有妥善接收的可能，整個系統有複雜度(多纜線、多器材)和器材可能故障的檢修難度而阻礙了客戶的接受度和產業的發展。

現在有了RF轉光器材後，輕易突破傳輸頻寬的限制，就可循日本的概念，將接收機拓頻到可容納多顆衛星的頻寬，這樣就可只要一條光纖就可達到多顆衛星共同接收的目的，暨解決傳統纜線共同接收頻寬損耗的問題，又可接收更多顆衛星，這將使TVRO有更多商機爭取機會。

RF轉光纖傳輸沒有傳輸頻寬的限制(理論可達5~6GHz)又沒有高低頻的斜率損耗的問題，一勞永逸的再次解決衛星高頻傳輸的問題，這是RF轉光傳輸將會是造成TVRO產業第二次革命器材的原因。

3、TVRO展望：

目前在亞洲，除了BS/CS左右旋3224MHz共同接收的需求外，日本在124、128度E傳輸的SkyPerfec TV也有相同的問題，目前該系統的共同接收，雖也是單一條纜線，但需要在頭端先將部份頻段移頻(降頻)整合好後，由單一纜線共同傳輸，到每個接收機的末端則需要購買升頻器再次移頻回來，才達到完整接收的目的。
這除了系統的複雜度以外，客戶則需增加器材費用的負擔以及纜線的損耗也不容忽視，因此只要 SkyPerfec TV修改選台器的頻率就可和BS/CS一樣以3224MHz的頻寬傳送，系統借助RF轉光器材的光纖傳輸，就可以解決目前共同接收難以推廣的困難。

另外在全球的TVRO器材方面，隨著RF轉光器材的使用，一勞永逸的解除纜線傳輸頻寬的限制，衛星接收機更可無傳輸頻寬顧慮的拓頻，日本的ISDB系統可做到3224MHz、歐規的DVB、美國的Digicipher、中國的ABS等系統不可能做不到。這樣每個系統的接收機都頻寬延伸後，不僅可容納更多衛星頻道的接收，同時光傳輸也測底解決以往共同接收的難題，大大減少客戶對衛星接收困難的顧慮，這都有助於整個衛星產業的推廣，所以RF轉光纖傳輸器材將會在第二次TVRO產業革命中有決定性關鍵器材的地位。

__________________
TVRO產業革命 1、RF轉光纖傳輸系統。




TVRO產業革命 2、接收機拓展頻寬3250MHz。

向版主報告此篇 | IP位址: 已記錄

註冊日期: May 2003
來　　自: 台灣'台中
文章數量: 10816

RF轉光器材在經過將近一個月的推廣後，開始獲得需求的迴響了。

台中一棟26層豪宅的住戶看到BS RF轉光系統的接收報告後，來電請求作收視的改善。

住戶的收視狀況是：大樓的公用天線系統以前收BS 2K還免強可收，BS 4K則是右旋有部分頻道無法收，左旋則是全部收不到。

因為頻率低CH-7的4K頻道無法收，而頻率高的CH-17的4K頻道反而可以收，這幾乎可斷定是典型纜線傳輸經不斷放大後"訊號產生交叉調變的現象"。

以前左旋載波在還沒有加入時，BS/CS的載波雖也是有高低，但還算是單純的傾斜而已，現在加上左旋的BS/CS載波後，形成高、低、高、低的載波模式：



這種高低懸殊的載波，加上系統頻率從以前1022~2080MHz只有約1000MHz的頻寬，變成1022~3224MHz橫跨2000MHz的頻寬，頻率變得更高、頻寬也加寬一倍，這對以前傳統纜線簡直是傳輸的夢魘。

頻率變高纜線的損耗更大，原始的分配設計已經不勘負荷，經多次強制補強放大後果然如預期一樣，產生交叉調變，讓住戶在收4k頻道時不是漏收頻道就是無法接收。

要改善這種高低載波產生交叉調變的唯一方式就是避免放大器的施作，所以這也是需要RF轉光器材讓光纖傳輸的原因。

現在已經進行系統施工的報價中。

我認為：BS的4K/8K頻道對產業來說並不僅僅是天線安裝的需求而已，天線安裝好後客戶會有4K/8K新電視的需求、而BS廣播的目標在營造家庭電影院，節目的劇場模式有5.1聲道和22.2聲道兩種，對高收入的品味人士就會附帶家庭劇院的音響需求。

BS的NHK 4K/8K頻道雖然只是一個電視頻道，但是節目的型態讓它帶來視聽器材的附帶商機，真值得產業同仁認真看待這個新增的系統。

況且住在豪宅的人，是比較有高消費能力的一群人，以目前來說以前配置的共同天線系統肯定無法接收在左旋的8K頻道，他們的共同天線系統在必定有更新的需求，而RF轉光器材在此時推出，不僅是及時雨，更是產業開啟高級視聽器材銷售的敲門磚。
