TVRO第二次產業革命-2 -拓展衛星接收機的輸入頻寬-
從衛星接收機的發展史談日本Skyperfec TV與BS/CS因接收頻寬的差異所造成系統推廣的不同！
1974年美國HBO開播同時也開啟TVRO的接收元年。
早期衛星發展的初期，受限於纜線的傳輸頻寬，接收機的輸入頻率都限制在950~1450 MHz的範圍，往後隨著衛星越來越多，有了極化和衛星選擇的需要，衛星接收機相繼增加13/18 V(選擇極化)和0/22 KHz(衛星選擇)等MULTISWITCH(多功能衛星選擇器)功能，讓接收機有了更多元的接收選擇，也增加TVRO產業的發展空間。
隨著同軸纜線技術的進步，在1994年DVB制定新的數位傳輸規範，一舉將接收頻寬拓展到950~2150 MHz，衛星選擇功能也除了原有的13/18 V、0/22 KHz的功能外還增加數位選擇的DisEqC功能，此後一直續用到今天。
現在BS/CS雙星、雙極化的直播系統為了便利單戶多機或公寓、大樓共同接收的需要，首開前例的將接收機的接收頻寬延伸到3224 MHz，雖然方便用戶接收，但也讓纜線傳輸再次陷入難以承受的範圍(每100公尺的損耗達40dB以上)，因此產業界為了突破纜線傳輸的困難，RF轉光器材應運而生，利用光纜傳輸：高頻寬、長距離、低損耗的特性，徹底的解決往後衛星頻率傳輸的限制問題。
在RF轉光器材測底解決傳輸頻寬後，目前除了日本ISDB系統劃時代的延伸頻寬以外，歐規DVB和美規Digicipher接收系統仍然在950~2150 MHz的接收頻率，在衛星越來越多，接收環境也越來越多元的情況下，一些多衛星的玩家，或大樓公寓等共同接收的需要，很多商機都因接收機被頻寬限制以及大樓系統建置困難，而讓TVRO損失不少推廣的空間，所以在RF轉光器材解決傳輸頻寬後，接收機已到迫切需要更新接收頻寬的時候了。
為什麼TVRO產業需要衛星接收機延伸接收頻寬？接收機延伸到3250MHz有什麼好處？
以下我們用日本Skyperfec TV與BS/CS兩個直播系統在推廣的差異來做說明：
日本Skyperfec TV與BS/CS都是擁有雙衛、雙極化的直播衛星系統，只是Skyperfec TV採用歐規的DVB系統，受限於DVB衛星接收機只有950~2150MHz的接收頻寬，想要接收系統2顆衛星、雙極化的頻道，單機用戶需要藉助於接收機的13/18 V來選擇極化、0/36 KHz用來選擇衛星，如此才能完整接收。
在公寓、大樓等共同收視的需要方面：Skyperfec TV-煞費周章的設計：頭端先把其中一顆衛星的兩個極化，做上、下移頻處理，頻率錯開後混波再經纜線傳輸到用戶端，而用戶還需購買”還原器”把移頻的頻段還原回來才能用接收機的Multiswitch功能接收。

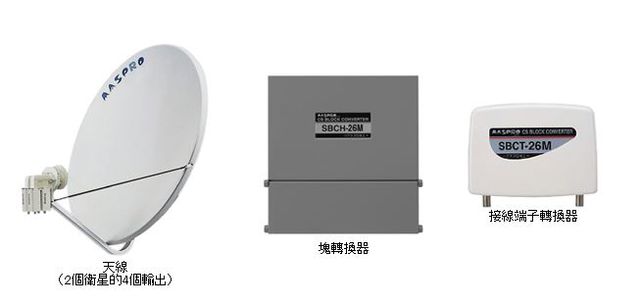

圖一、接收器材：

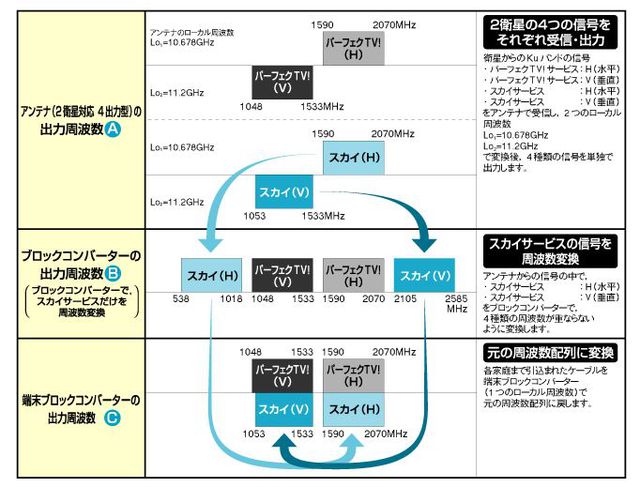

圖二、接收頻寬搬移的示意圖：

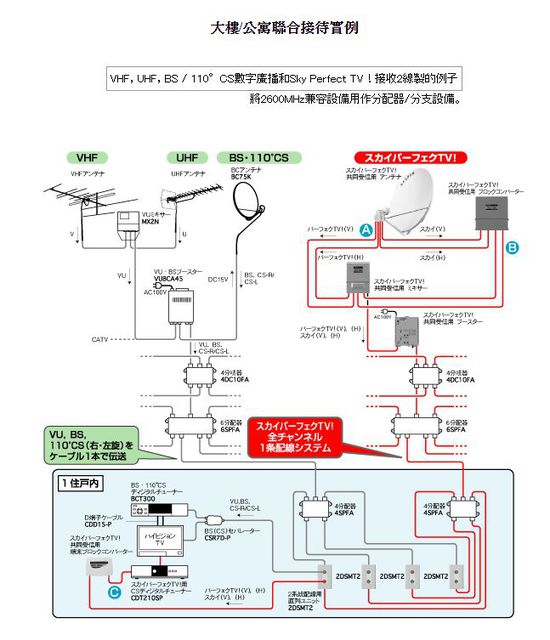

圖三、公寓、大樓的系統建置及接收示意圖：
Skyperfec TV系統接收說明：
124、128兩顆衛星都是12.25~12.75GHz線性、雙極化的衛星，接收天線系統採用11.2/10.678 GHz雙LO的LNB來接收，兩顆衛星其輸出頻率都是1050~2070 MHz，因為頻率相同無法混頻，所以系統將124度衛星收到的垂直極化升頻到2105~2585，再將水平極化的頻率降頻到538~1018，這樣錯開頻率以後，4個極化的頻率分別是538~1018(124 H)、1048~1533(128 H)、1590~2070(128 V)、2105~2585(124 V)，頻率錯開以後就可以混波成538~2585MHz包含4個極化的超頻寬載波。
此載波經纜線傳輸到接收端後，因為接收機的接收頻寬只在950~2150，所以必須用"頻率還原器"將538~1018的頻率升頻回原來的1590~2070(水平極化)；把2105~2585的頻率降頻回到1053~1533(垂直極化)，然後接收機才能以13/18 V及0、33KHz的選擇訊號去接收，必須這麼麻煩的電路設計和施工才能完成公寓、大樓住戶共同天線接收2顆衛星4個極化頻道的目的。
只能說日本直播衛星系統可以把衛星接收玩成這樣子，還真的佩服日本人有這樣的巧思，不過同樣是兩顆衛星、雙極化的BS/CS系統只因接收機的頻寬拓展到3224 MHz，BS/CS系統對應公寓、大樓等多機公共收視的需要，只需簡單的訊號分配就可接收，系統施工和接收的方便性，真有天壤之別的差距。
Skyperfec TV-因為接收機的頻寬不夠所造成的影響是：系統整合難度高傳輸後有器材維護的顧慮、加上用戶端又有必須加購"頻率還原"的器材支出；在系統訊號的維護方面：又有頻率高纜線傳輸不易和高低頻損耗不同，多次放大後有交叉調變的問題等等，不僅增加接收的困難也造成客戶的困擾，這些都是導致系統客戶難以繼續精進的原因。
接收機的接收頻寬延伸到3224MHz，雖然最大的受惠是共同接收的收視者，但在個人接收方面也會因頻寬高，在多衛星接收的場合訊號可在天線端先做混頻處理，這樣都有可省下纜線和更發揮Multiswitch功能，所以TVRO在RF轉光器材可解決纜線頻寬限制的時候，拓展接收機有更高的頻寬，也是促成產業振興的關鍵。
如何讓系統簡易好收、讓客戶更容易接受，這是TVRO產業念茲在茲的問題，現在RF轉光器材已先解決纜線傳輸頻寬的問題，衛星接收機的接收頻率拓展到3250MHz，這些不但是凸顯TVRO第二代器材與第一代器材不同的地方，也是TVRO產業再獲消費者青睞、再創新機的機會。
